業務における一連の手順や内容、情報の流れなど、図表を用いた業務フロー可視化の目的やメリットを解説。業務内容を俯瞰し、課題分析を行う担当者に向けて、業務フローの具体的な作成方法や流れを解説します。
本文：業務フローの可視化は、属人化やブラックボックス化した業務を見直し、改善を進めるための出発点です。業務の流れが整理されないままでは、どこに無駄やボトルネックがあるのかを正しく把握できず、システム導入やDXを進めても十分な効果は得られません。
ここでは、業務フロー可視化の目的・メリット、代表的な描画手法やツール、具体的な進め方までを体系的に解説します。
業務フローの可視化とは
業務フローの可視化とは、業務における一連のプロセスやタスクの順序、担当者の役割、情報の流れなどを、図や表を用いて視覚的に表現することを指します。
単に図を描けばよいというわけではなく、「誰が、いつ、どのシステムを使って、どんなルールで動いているか」という実態を棚卸しし、組織の標準（ルール）を定義する作業です。
なお「業務フロー」と「業務プロセス」は混同されがちですが、両者は役割が異なるため、違いを理解しておきましょう。
| 観点 | 業務プロセス | 業務フロー |
|---|---|---|
| 定義 | 特定の目的を達成するための、業務全体の大きな流れ | 業務プロセスのなかで行われる具体的な作業手順を図表で表したもの |
| スコープ | 広い （部門横断・全体最適の視点） | 狭い （個別業務・担当者レベル） |
| 主な対象 | 業務の「流れ」や「構造」そのもの | 「誰が・何を・どの順番で行うか」 |
| 表現方法 | 文章・概念図・業務一覧など | フローチャート、スイムレーンなどの図表 |
| 利用シーン | 業務全体の整理、改善方針の検討、BPR | 業務の可視化、手順共有、属人化解消 |
| 改善の焦点 | 業務の在り方・プロセス設計 | 手順のムダ・重複・ボトルネック |
業務フローを可視化する目的とメリット
業務フローを可視化する目的は、単に「手順を図にする」ことではありません。主な目的の1つには「組織の不備をあぶり出し、最適化するための判断材料を作ること」にあります。
大きく分けて以下のような5つの目的があります。
1.「属人化」の解消と「標準化」の推進
2.「ムリ・ムラ・ムダ」の特定と改善
3.「責任の所在（バトンタッチ）」の明確化
4. ERPやシステム導入の「要件定義」の精度向上
5. 内部統制とガバナンス（不正防止）の強化
1. 「属人化」の解消と「標準化」の推進
業務フローを可視化することで、特定のメンバーしか把握していないブラックボックス化した業務を解消できます。現場でよく見られる属人化は、業務停滞や品質低下といったリスクの温床になります。
| 目的 | 効果 |
|---|---|
| ・特定の担当者の不在（病気、退職、休暇）が業務の停滞に直結するリスクを回避するため ・誰が対応しても一定以上のクオリティを担保できる体制にするため ・現状のブラックボックスのを解消し、改善の「スタートライン」に立つこと | ・業務手順や判断ルールが明文化され、誰でも業務内容を把握できる ・ 異動者・新入社員への引き継ぎがスムーズになる ・ 担当者が変わっても、同じ品質・水準で成果を出せる体制を構築できる |
このように業務フローの可視化は、業務の属人化対策と組織における標準化に寄与します。
2. 「ムリ・ムラ・ムダ」の特定と改善
業務フローを可視化すると、これまで頭のなかだけで把握されていた業務の流れが整理され、感覚的には気づきにくかった非効率が明確になります。
可視化の目的には、業務のなかに潜むムダや重複を洗い出し、結果として利益を圧迫している無駄なコストを削減する狙いもあります。
たとえば、次のような非効率な作業の実態が見えてきます。
- ムダ： 重複する二重入力や過剰な承認プロセス
業務フロー図の中で「同じデータ」が何度も登場し、その間に「転記」という作業が介在している - ムラ： 担当者ごとの判断基準と処理時間のバラつき
フロー図の「条件分岐」 において、判断基準（Yes/Noの根拠）が明文化されていない箇所 - ムリ： 特定の工程への業務集中（ボトルネック）
フロー図の中で多くの矢印が1つのステップに集中している、またはその前後で待ち時間（リードタイム）が異常に長い箇所
業務フローを可視化することで、問題点を感覚論ではなく構造的に把握でき、部分最適に陥らない実効性のある業務改善につなげることが可能になります。
3. 「責任の所在（バトンタッチ）」の明確化
業務フローを可視化すると、業務が部門間をどのように移動しているのかが整理され、受け渡しの構造そのものが見えるようになります。これにより、業務が途中で滞留したり、確認待ちのまま放置されたりする原因を特定しやすくなります。
| 目的 | 効果 |
|---|---|
| ・誰が、いつ、何を、どの部署に渡すべきかを定義し、放置リスクを排除するため ・自部署の効率だけを追求する「部分最適」に陥り、前後工程に負荷をかける状態を防ぐため ・異なるデータが混在して発生している、データの分断箇所を特定するため | ・「不完全な情報の確認作業に時間を取らる」といった構造的欠陥を発見し、プロセス全体のスピードが向上 ・業務の「所有権」が明確になり、トラブル時の初動が早まるなど、組織としての意思決定スピードが向上 ・部署間のデータの流れを可視化することでシステム投資の優先順位が正しく判断できるようになる |
この整理によって、業務全体の流れがスムーズになり、部門をまたいだ業務でも安定した運用が可能になります。
4. ERPやシステム導入の「要件定義」の精度向上
ERPや業務システムの導入において、業務フローの可視化はシステム設計の前提となる「業務設計図」の役割を果たします。現状の業務フロー（As-Is）を踏まえて、あるべき姿（To-Be）を検討することで、システム化範囲や必要な機能などが明確になります。
| 要件定義における現状分析の一例 | ||
|---|---|---|
| 観点 | As-Is（現状） | To-Be（あるべき姿） |
| データ入力 | 紙の伝票を見ながら複数のシステムに同じ内容を手入力している（二重入力） | 一度の入力で全工程にデータが波及（シングルソース） OCRやAPI連携を活用し、手入力を最小化 |
| 承認フロー | 常に5人の決裁が必要で、承認者が不在だと業務が止まる | 一定条件以下は自動承認とし、リスクが高い案件のみ人間が介在する モバイル承認で「場所」の制約も排除 |
| チェック作業 | 不備がないか担当者が目視で確認 | 自動エラー検知により、不備があるデータは次工程へ進めない仕組み |
| 判断が必要な工程 | 熟練担当者が「経験と勘」で決定、他の人には根拠が不明 | 判断基準を自動化、もしくはロジック化して誰もがデータを見て判断できる |
業務フローを可視化するメリットは「今、自社の業務がどう動いているのか（As-Is）」を正確に把握できる点にあります。現状が分かってはじめて、改善やシステム化の検討が現実的なものとなり、過剰な期待や誤った判断を防ぐことができます。
5. 内部統制とガバナンス（不正防止）の強化
業務の進め方が曖昧なままでは、「どのルールに基づき、誰が判断したのか」を後から説明することができません。業務フローを整理し、手順や権限の流れを可視化することで、業務が一定のルールに沿って運用されている状態を客観的に示せるようになります。
| 目的 | 効果 |
|---|---|
| ・業務処理のルールや判断基準を説明可能な状態にする ・コンプライアンスや監査対応の基盤を整える | ・承認ルートやデータ修正権限が明確になり、業務の透明性が高まる ・不正や誤処理が起こりにくい環境が整い、組織全体の抑止力が高まる |
業務フローの可視化は、不正を防ぐための仕組みづくりであると同時に、上場準備やISMSなどの各種認証取得を支える重要な土台となります。
業務フローを可視化する4つの描画手法
業務フローの可視化に用いられる代表的な手法は、目的や粒度に応じて使い分けられます。ここでは、特に利用頻度の高い4つの描画手法を解説します。
- 1.スイムレーン
- 2.BPMN
- 3.情報処理用流れ図（JIS X 0121）
- 4.産能大式

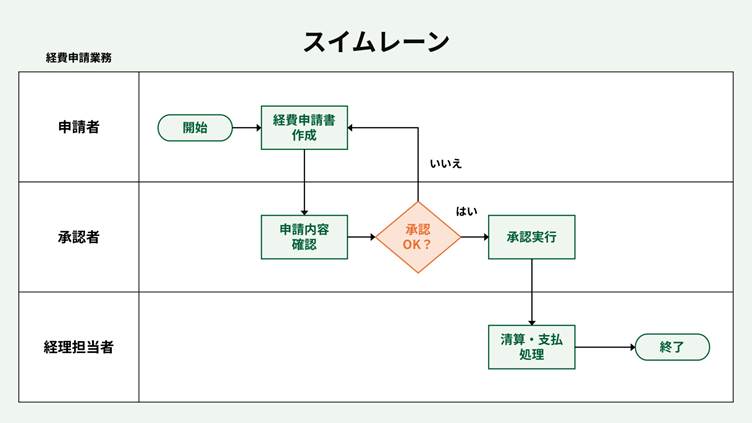

1.スイムレーン
スイムレーンは、プールのレーンのように区画を分け、部門や担当者ごとの役割分担と業務の流れを同時に可視化する手法です。
業務を横断的に整理できるため、部門をまたぐ業務のボールの受け渡しや、誰がどのタスクを担当しているかが一目で分かります。
連携ミスや責任の曖昧さを発見しやすく、業務フロー可視化において一般的に利用される手法のひとつです。

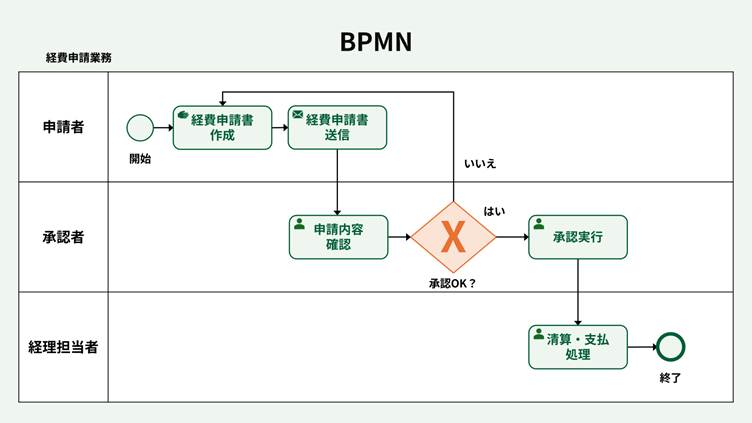

2.BPMN
BPMN（Business Process Model and Notation）は、業務プロセスを記述するための国際標準規格です。
世界共通の記号やルールに基づいて表現するため、業務内容や判断条件を厳密に定義できる点が特徴です。
特に、システム開発やBPMツールとの連携を前提とした業務整理に適しており、人の作業だけでなくシステム処理や分岐条件を含む複雑なプロセスを詳細に記述したい場合に有効な手法です。

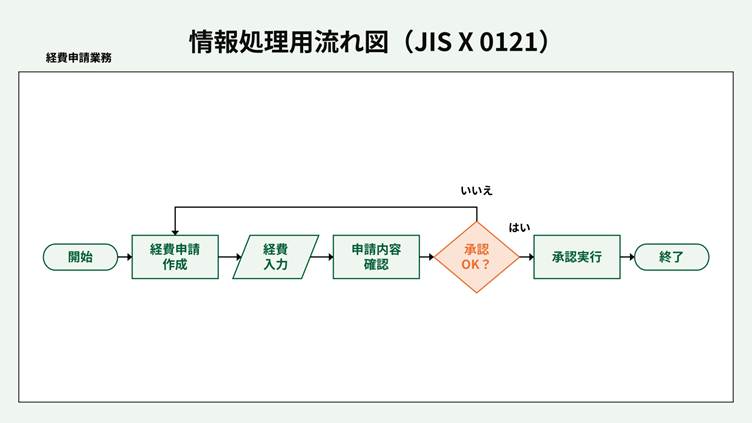

3.情報処理用流れ図（JIS X 0121）
情報処理用流れ図（JIS X 0121）は、日本産業規格（JIS）で定められた記号を用いるフローチャート表記です。
もともとはプログラミングや情報処理の手順を表すために策定されましたが、現在では業務フロー図としても広く活用されています。
処理、判断、端子といった標準的な記号を用いるため表現が統一しやすく、社内で記載ルールをそろえたい場合や、誰が見ても理解できる業務フローを作成したい場面に適しています。

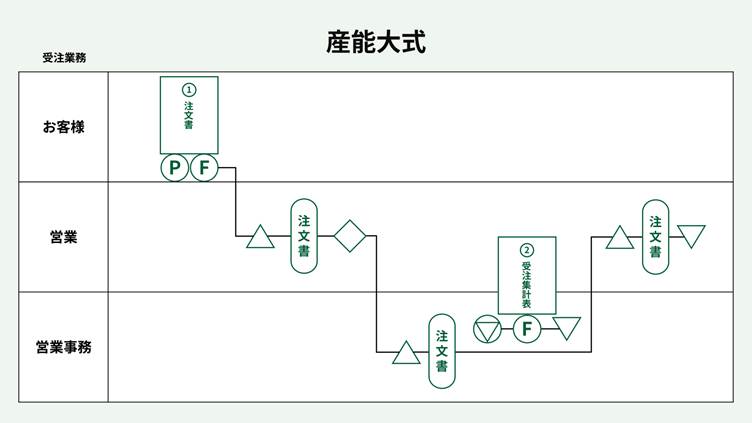

4.産能大式
産能大式は、日本能率協会マネジメントセンター（旧：産業能率大学）が開発した、日本で長く使われてきた業務フローの描画法です。
業務改善やマニュアル作成、システム要件定義などに活用され、伝票の流れや情報の発生・加工・照合といった業務を事務の最小単位で細かく定義できます。
記号やルールが豊富に用意されているため、ミクロな業務分析に適している一方、習得には一定の学習コストがかかる点には注意が必要です。
業務フローを可視化する4つの方法とツール
業務フローを可視化するためのツールは「どの程度の詳細さで描きたいか」と「作成後の運用（共有や自動化）をどうしたいか」によって、以下の4つのタイプに分けられます。
- 1.汎用図解・ホワイトボード型（手軽さ重視）
- 2.専門ドローイング型（正確性・標準化重視）
- 3.業務プロセス管理（BPM）型（実行・管理重視）
- 4.プロセスマイニング型（データによる自動可視化）
1. 汎用図解・ホワイトボード型（手軽さ重視）
関係者で集まり、業務の流れをざっくり書き出したいといった初期段階に適しています。
【代表的なツール】
制限なく広がるキャンバス上で、付箋を貼る感覚で直感的に操作できるため、専門知識がなくても使いやすいのが特徴です。複数人で同時編集が可能で、ワークショップ形式のヒアリングやブレインストーミングに強みを発揮します。業務の全体像を棚卸しし、認識をそろえるフェーズに向いています。
2. 専門ドローイング型（正確性・標準化重視）
ERP導入の要件定義や、規程集・業務マニュアルに掲載する正式な業務フロー図を作成したい場合に適しています。
【代表的なツール】
BPMNなどの標準記法に対応しており、記号やルールを正確に表現できる点が特徴です。スイムレーンによる部門区分や複雑な分岐も整理しやすく、業務の標準化や統制を前提とした可視化に向いています。
特にdraw.ioはブラウザ上で無料利用できるため、IT部門を中心に広く活用されています。ERP導入時の業務設計や監査対応など、正確性が求められるフェーズに適しています。
3. 業務プロセス管理（BPM）型（実行・管理重視）
業務フローを描くだけでなく、そのままシステムとして実行したり、進捗を管理したりすることを目的としたツールです。
【代表的なツール】
描いた業務フローに対して、「誰が担当するのか」「期限はいつか」といった属性を設定できる点が特徴です。一部のツールでは、可視化したフローをそのままワークフローとして動作させ、業務の実行や承認を強制・自動化できます。
業務のデジタル化（DX）とあわせて可視化を進めたい場合や、承認プロセスを仕組みとして定着させたいケースに適しています。
4. プロセスマイニング型（データによる自動可視化）
ヒアリングではなく、システムの操作ログをもとに「実際に行われている業務フロー」を自動で描き出す最新の手法です。
【代表的なツール】
ERPやCRMなどのログデータを解析し、人が把握しきれていなかった例外処理や手戻りを、客観的なデータとして可視化できる点が特徴です。業務のどこで時間がかかっているかといったボトルネックもリアルタイムで把握できます。
大規模なERP導入後の業務改善や、複雑化しすぎたプロセスを分析したいケースに適しています。
業務フローを可視化する5つのステップ
ここでは、業務フローを可視化するために必要な具体的な5つのステップを解説します。
- 1.対象業務選定
- 2.現場へのヒアリング調査
- 3.業務フロー図の作成
- 4.課題の洗い出しと分析
- 5.優先度に応じた改善案の検討
1.対象業務選定
業務フローの可視化は、すべての業務を一度に対象とするのではなく、改善インパクトが大きく、課題が顕在化している業務から優先的に着手することが重要です。
| 観点 | 良い例 | 悪い例 |
|---|---|---|
| 例 | 対象業務を「経理部門の月次決算フロー」と定義し、「決算完了までのリードタイムを5日短縮する」とゴールを設定する。 | 対象業務を「経理部門の業務フロー全体」と定義し、「業務の流れを整理して見える化する」とゴールを設定する。 |
| 対象範囲 | 課題が明確な特定業務に限定 | 全社に関連し、広範囲 |
| 業務定義 | 「月次決算フロー」など具体的 | 特定の業務の設定がなく抽象的 |
| ゴール | 数値で測れる目標を設定 | 定性的で効果測定が難しい |
| リソース | 少人数・短期間で完結できる範囲 | 関係者が多く調整に時間がかかる |
最初から全社業務を対象にすると、リソースが分散し、目に見える成果が出る前にプロジェクトが停滞するリスクがあります。
2.現場での調査
業務フローを可視化する際は、マニュアルに記載された手順だけでなく、現場で実際に行われている業務の実態を把握することが欠かせません。表面的なフローだけを整理しても、業務を支えている「隠れたプロセス」を見逃すと、改善策が現場で機能しなくなります。
たとえば、以下のような作業はマニュアルなどで明記されていない場合があります。
- システム入力の前に、電話や口頭で内容確認を行っている
- 例外対応時に、特定の担当者へ個別に相談している
- マニュアル外の判断基準を、経験則で使い分けている
こうした現場担当者の実情を丁寧にヒアリングし、図に落とし込んで整理することが、実効性の高い業務フローの可視化につながります。
3.業務フロー図の作成
現場調査で整理した内容をもとに、スイムレーンなどの適切な描画手法を用いて業務フローを図式化します。誰が見ても同じ理解になるよう、担当者や部門の役割、処理の流れを明確に表現することが重要です。
図として可視化することで、言葉だけでは気づきにくかった部署間の連携不備や、不要なループ、滞留ポイントが視覚的に浮かび上がります。
共通の記号ルールを用い、情報のインプットから加工、アウトプットまでを時系列で整理することで、業務全体を俯瞰できるフロー図を作成できます。
4.課題分析
完成した業務フロー図をもとに、業務全体を俯瞰しながら、ムダ・ムリ・ムラが発生している箇所を洗い出します。「そもそもこの承認は必要なのか」「なぜこの工程が挟まっているのか」といった根本的な問いを立てることで、手順やルールを見直す余地が明確になります。
【具体例】
- 複数箇所で行われていた重複チェックを1箇所に集約する
- 承認ステップをユーザー単位ではなくグループ単位に整理し、ボトルネックを特定する
こうした分析結果をもとに、改善効果の高いポイントから優先的に着手することで、実効性のある業務改善につなげることができます。
5.改善案の検討

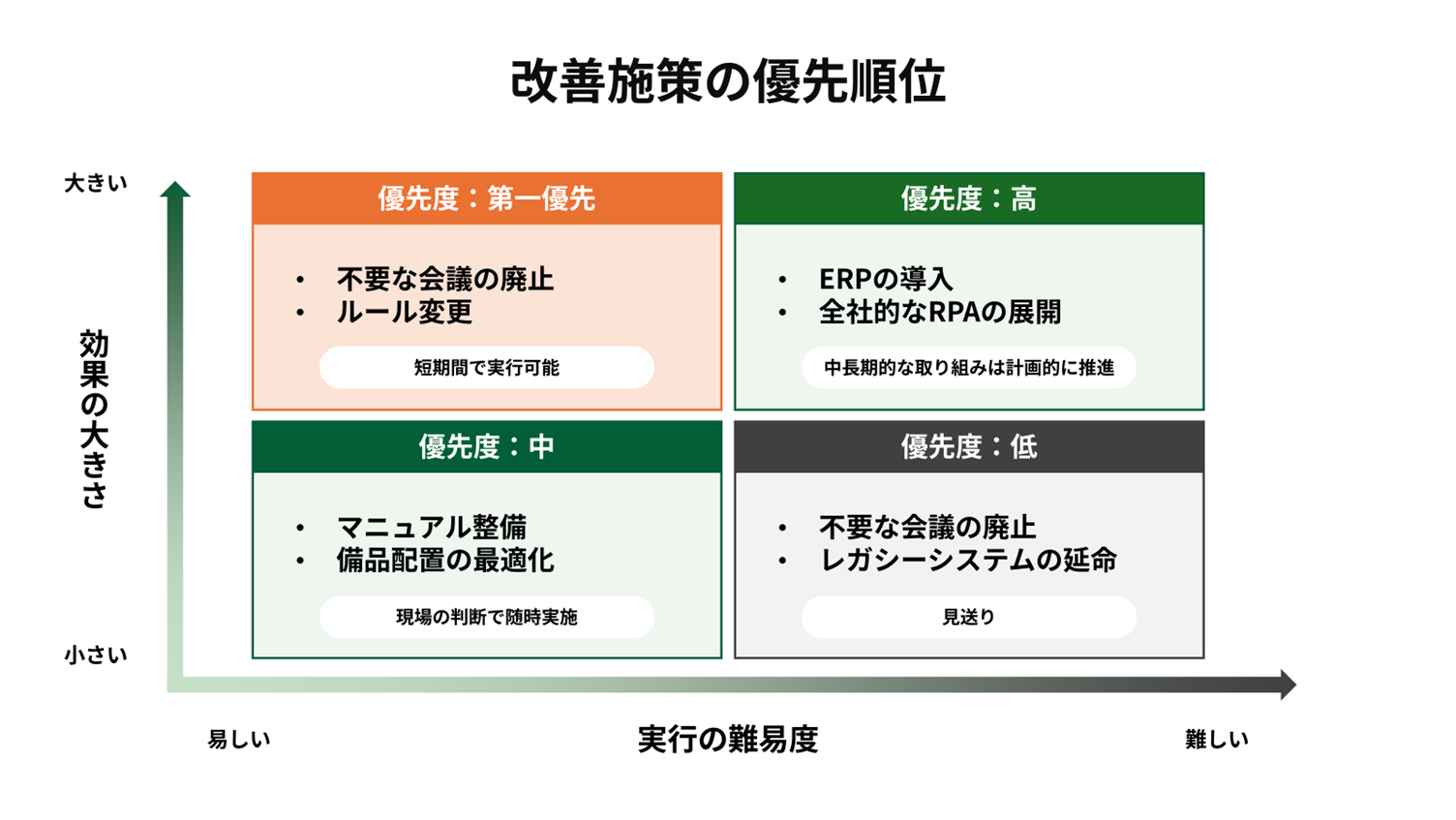

課題分析の結果を踏まえ「効果の大きさ」と「実行の難易度」を軸としたマトリクスを用いて、改善施策の優先順位を整理します。
限られた予算や時間のなかでは、すべての課題に同時に対応することは現実的ではありません。投資対効果の高い施策から着手することで、着実に成果を積み上げることが重要です。
たとえば、不要な会議の廃止などのルール変更は短期間で実行できる一方、ERPやRPAの導入は中長期の取り組みとなります。
こうした施策を整理し、段階的に進めるロードマップを作成することで、継続的な業務改善につなげられます。
ERPを用いた業務フローの可視化事例と効果
ITソリューションプロバイダーであるソレキア株式会社では、基幹システムの老朽化を背景に、ERPパッケージ「GRANDIT」を導入し、業務フローの刷新に取り組みました。
同社では、ERP導入によって以下の効果が得られました。
| 効果 | 内容 |
|---|---|
| 内部統制の強化 | 拠点ごとに異なっていた業務プロセスを、ERPパッケージの標準機能に合わせて統一することで、全社的な業務標準化を実現 |
| 業務の効率化 | 見積・受注・発注・支払いに至る承認・決裁プロセスを、ワークフロー機能によりシステム上で可視化・標準化 |
こうしたERPを活用した業務フローの可視化と標準化により、正しい手順で業務が実行される体制が整いました。
業務フローの可視化をDXの起点に
業務フローの可視化は、それ自体が目的ではなく、DXを成功させるための起点として位置づけるべき取り組みです。現状の業務を正しく把握できていないままシステムやツールを導入すると、非効率なプロセスをそのままデジタル化し、かえって課題を拡大させる恐れがあります。
業務の実態を把握して、ERPなどを活用した業務標準化を進めることで、組織全体の生産性向上が期待できます。まずは、影響範囲を限定し、業務実態の確認を業務実態の確認を着実に進めることが重要です。
